偏心調整器（CFA-1）コマ・フリンジアナライザー
コマ収差をモニターしながら偏心調整するシステムです！
スマートホン・携帯電話搭載用レンズの組立調整に最適です！
(1)コマ・フリンジアナライザー(CFA-1)製品情報
| 製品名 | コマ・フリンジアナライザー（CFA-1） -清原光学偏心調整システム- |
|---|---|
| 製品特徴 | ・コマ収差をモニターで確認しながら偏心調整できるシステム構成です。 ・スマホ、携帯電話搭載用レンズの組み立て調整などに最適です。 ・リアルタイムに近い検出速度のため、調整する”指先の感覚”とグラフィック上の 測定点の動きがほぼ一致し、”調整しやすい”という感覚をもって頂けます。 ・測定値はグラフィック表示の他、OK/NGの判定結果も表示します。 ・振動に強いので、除振台は不要です。測定値は安定なシステムです。 |
| 仕様 | ・被検レンズ：口径Φ3mm ～ 18mm（Φ0.2mm ～ 3mmは上位機対応） ・縦置き型（被検レンズの光軸は垂直方向） ・検出速度：25Hz（直接測定モード） ・偏心検出精度：0.005λ（Coma:Zernike第7項、第8項） ・光源：He－Heレーザー（λ=632.8nm） |

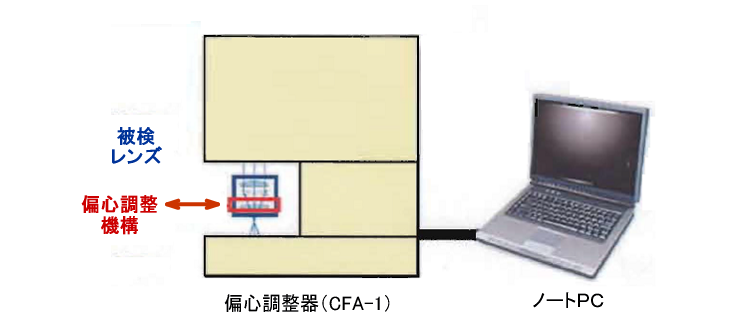

| システム構成 | ・コマ収差をモニターで確認しながら偏心調整できるシステム構成です。 ・偏心調整器（CFA-1） ・被検レンズの偏心調整機構（要相談：対応可能） ・ノートPC（専用ソフト） |

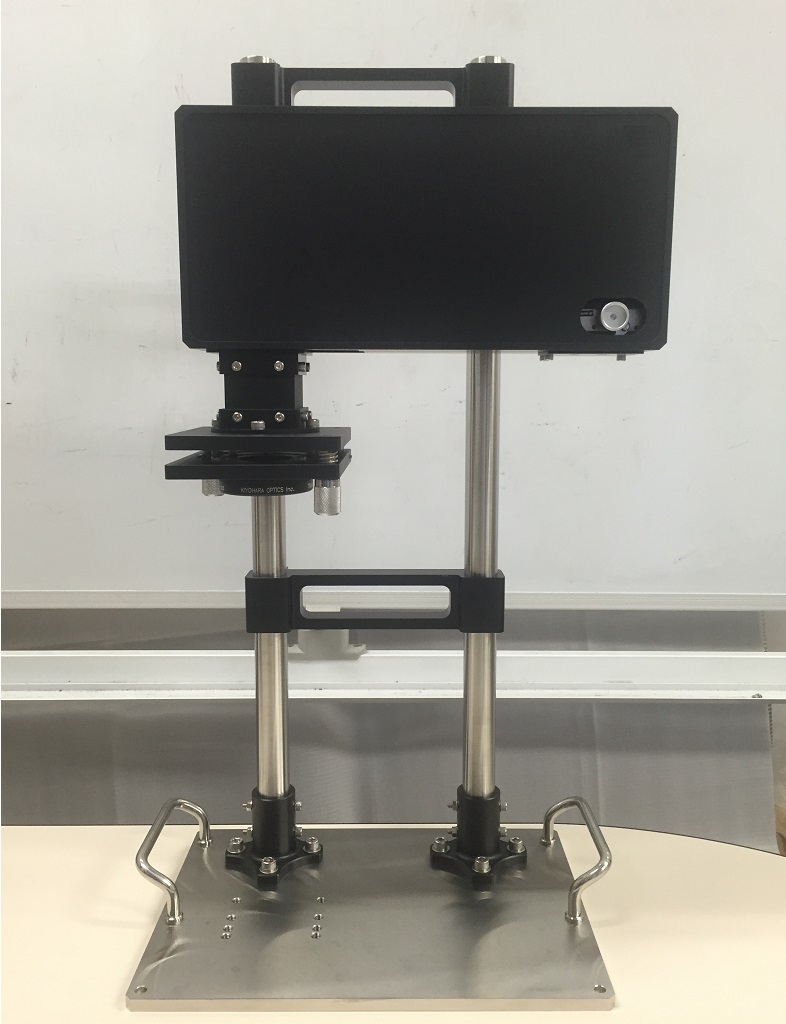

(2)製品の利用イメージ
光学定盤（除振台）が不要シャッタースピードが高速な故に、除振台に設置しなくても測定可能

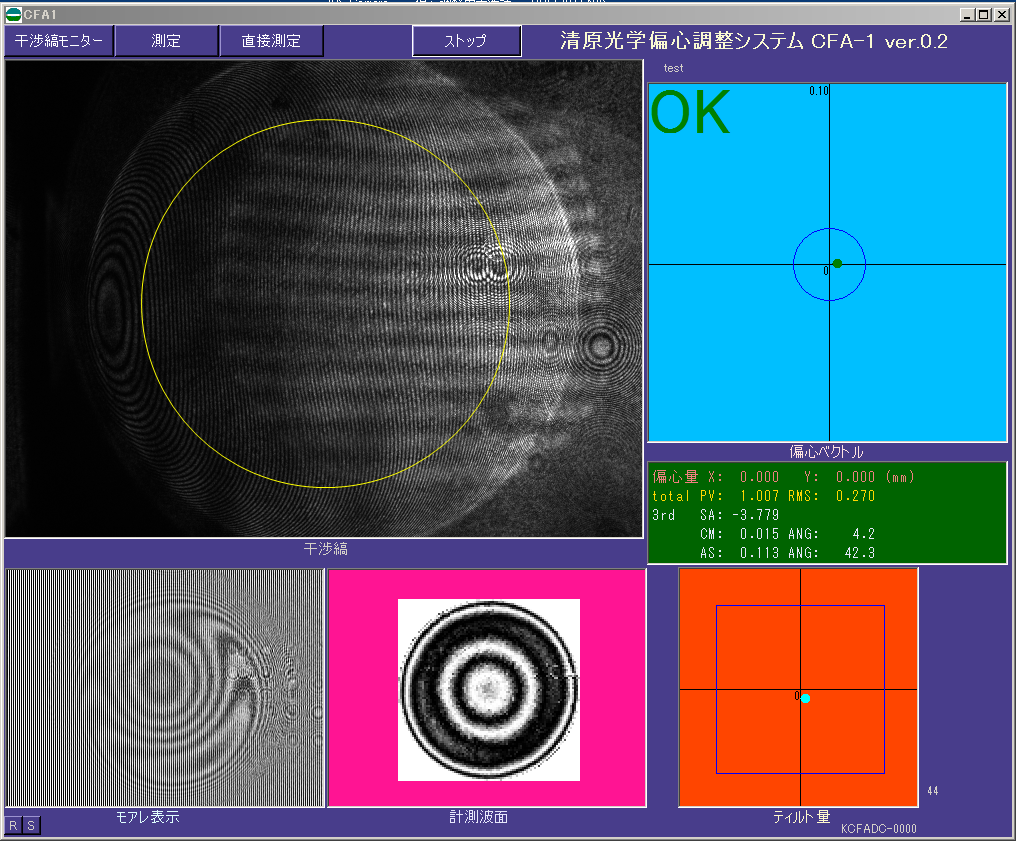

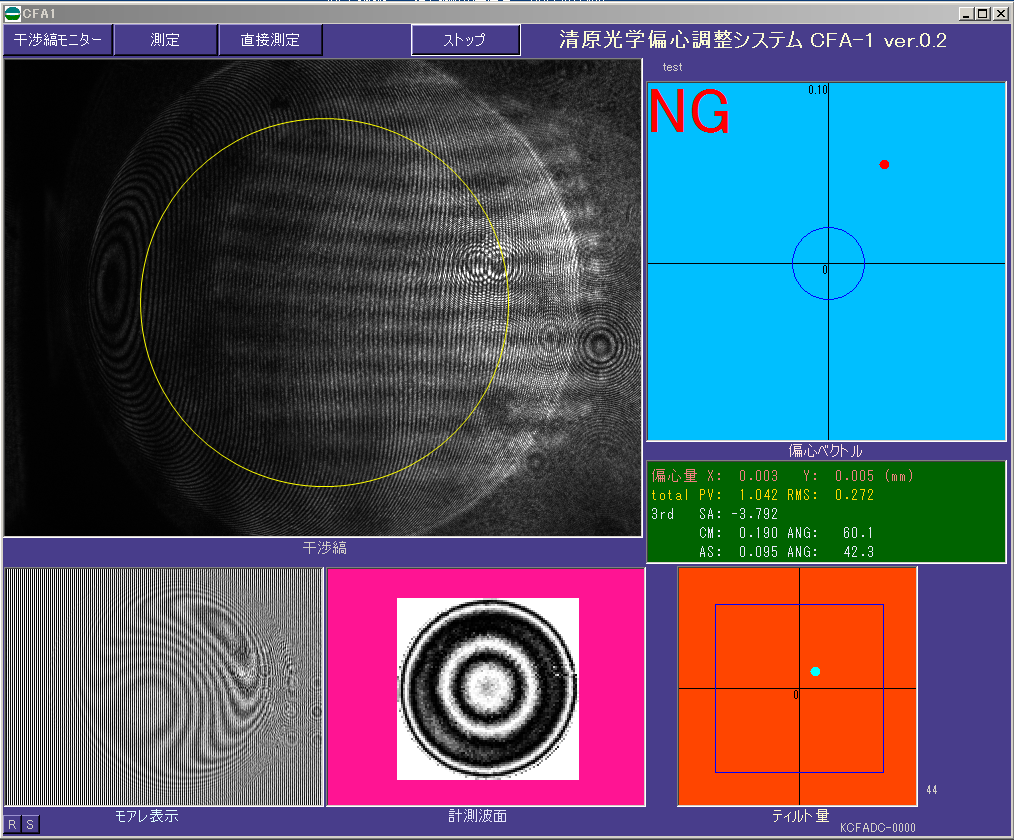

(3)測定例
※「仕様および外観は改良のため予告なく変更することがあります」
