宇宙望遠鏡

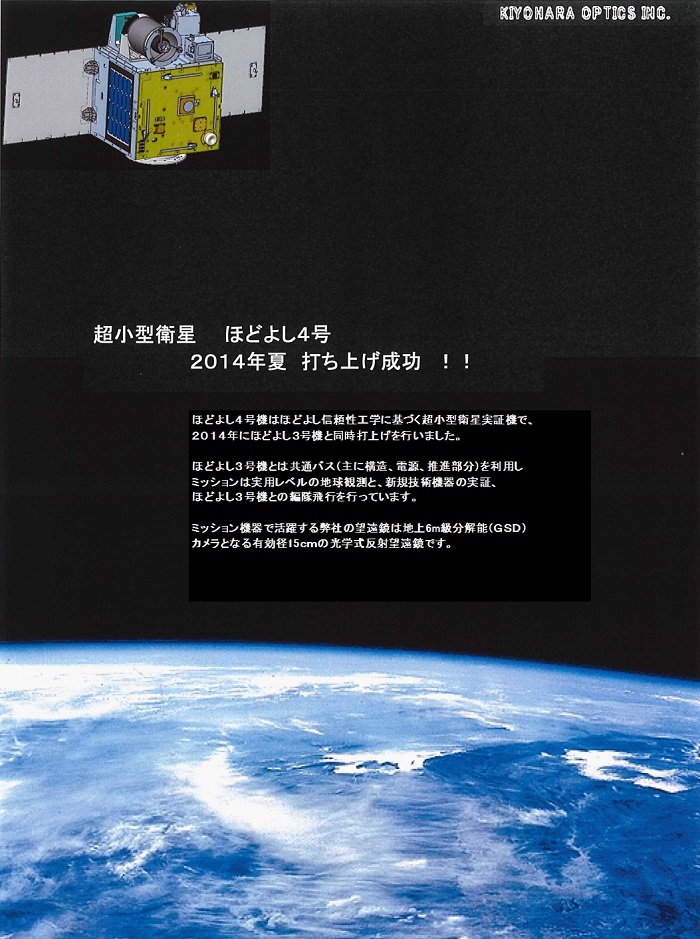

超小型衛星 ほどよし4号 2014年夏 打ち上げ成功!!
ほどよし4号機はほどよし信頼性工学に基づく超小型衛星実証機で、2014年にほどよし3号機と同時打上げを行いました。
ほどよし3号機とは共通バス(主に構造、電源、推進部分)を利用しミッションは実用レベルの地球観測と、新規技術機器の実証、ほどよし3号機との編隊飛行を行っています。
ミッション機器で活躍する弊社の望遠鏡は地上6m級分解能(GSD)カメラとなる有効径15cmの光学式反射望遠鏡です。
日本政府が成長戦略の一角に位置付けている宇宙産業に関連する製品、「宇宙望遠鏡」

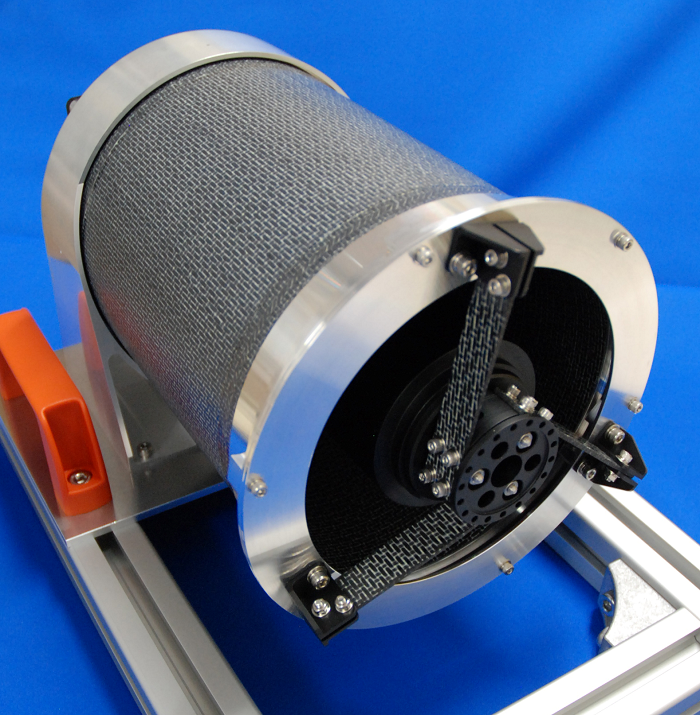

製品外観

この「宇宙望遠鏡」は人工衛星に搭載され、有効径15cmクラスの反射望遠鏡で地上分解能6メートの撮影を可能にしました。
広島市の画像

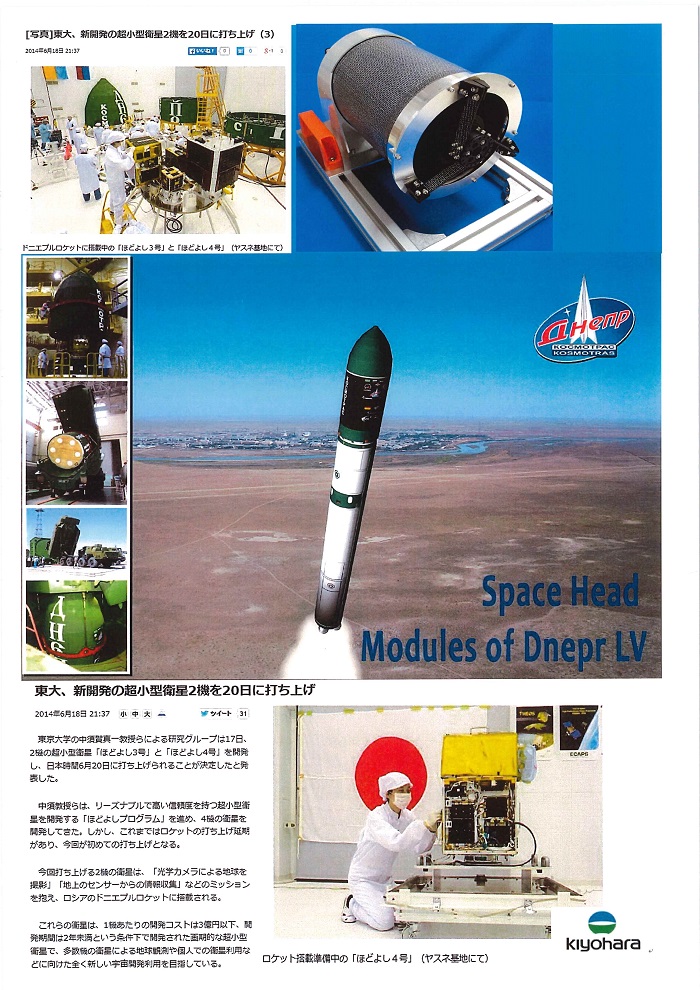

この広島市の画像は東京大学と次世代宇宙システム技術研究組合が開発し、2014年6月にロシアから打ち上げられた「ほどよし4号」という小型衛星から届けられた画像です。
この「ほどよし4号」に清原光学の宇宙望遠鏡が搭載されています。
今後、低コストで運用できる小型衛星は海外、国内ともどんどん市場が広がっていくと言われており、売上拡大を目指しています。
老舗光学メーカーの宇宙への挑戦

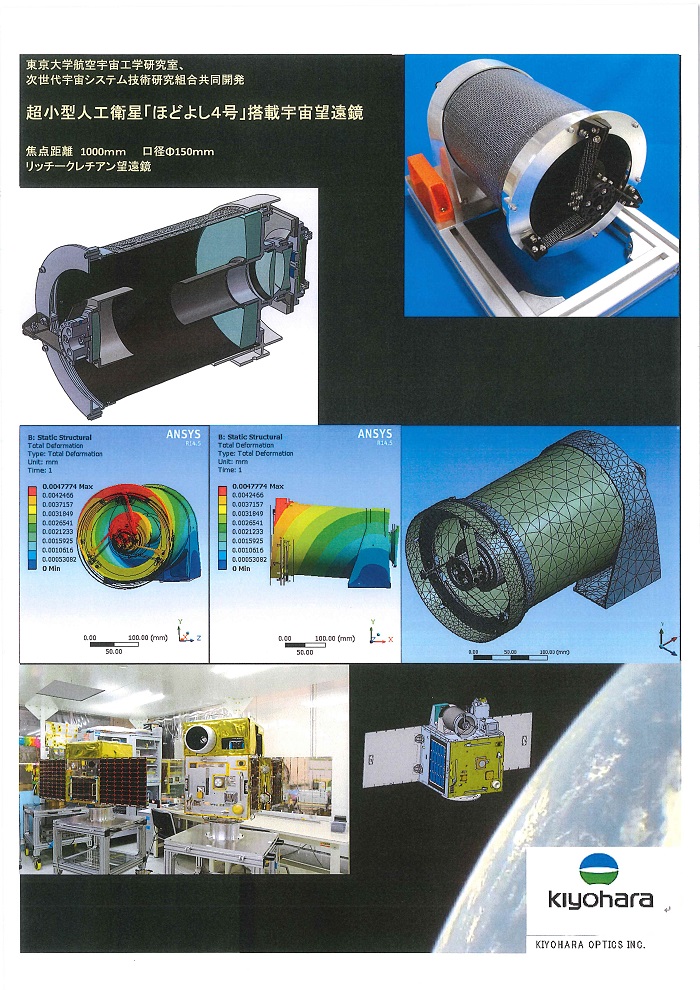

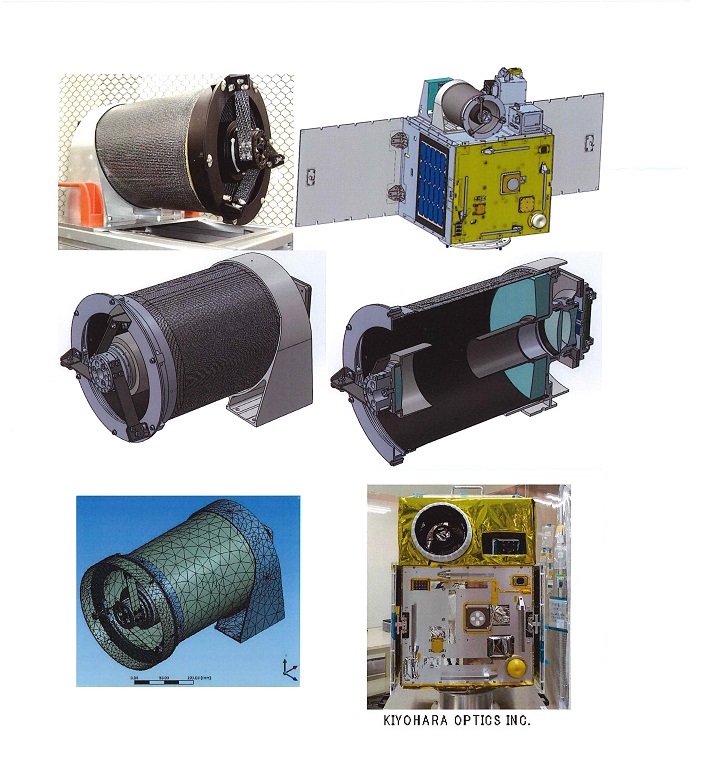

ほどよし4号機の工学系の開発を担当した当社は、戦後間もない1949年に創業された老舗光学メーカーですが、 衛星搭載用の望遠鏡の部品製造の経験はありましたが、トータルでの開発は初めてでした。私たちは光学系の設計や材料についてはさまざまな知見を持っていますが、地上とは違うノウハウも必要で苦労した部分も多くありました。 4号機の望遠鏡は、反射式の中でも「リッチークレティアン光学系」と呼ばれる種類です。主鏡で入射光を反射したあと、小さな副鏡でもう一度反射させて、撮像部に光を集めており、1,000mmという長い焦点距離を持ちながら、望遠鏡本体は非常に短くコンパクトになっています。 光学系の設計でポイントの1つとなったのは、熱変化による悪影響をどう抑えるかです。物質は温度が上がると膨張し、下がると収縮します。例えばミラーを精度良く製造しても、熱変化で形状が変わってしまえば、ピンぼけの画像のなってしまいます。 この問題に対し、4号機の光学系では、極めて熱膨張が小さい日本製のセラミックスをミラーに採用。鏡筒の長さが変化するのも問題となるため、この素材には、軽量で熱膨張がほとんどないCFRP(炭素繊維強化プラスチック)を採用しました。また副鏡の支持棒(スパイダー)は構造を工夫することで、伸縮があっても軸が中心からずれないようにも工夫をしました。 そのほか、宇宙ならではの苦労としては、CFRPの湿度による変化がありました。大気中でCFRPは湿気を含んでいるため、宇宙に出るとそれが乾いて、わずかに縮んでしまいます。その分を考慮して設計する必要がありましたが、真空環境で600㎞離れて撮影するような試験はできないため、想定通りに動作するかどうかは、結局は宇宙で確認するしかありませんでした。 「実際に使う環境(宇宙)と違う環境(地上)で最終調整をしなければならないのが、地上の望遠鏡と宇宙の望遠鏡で一番違うところ」でもありました。ぶっつけ本番でやるしかなく、もし不具合があっても修理に行けない。それが宇宙望遠鏡の難しさだと実感させて頂きました。 また「地上の望遠鏡では、調整機構を用意することで精度が上げられますが、調整できる箇所があるということは、逆に言えば、そこでずれてしまう可能性があるということ」です。宇宙の望遠鏡では、トラブルの原因となる恐れがあるため、ほどよし4号機には、残念ながら調整機構の搭載は見送られています。 |
さらなる高分解能化に向けて
今回開発したのは口径15㎝の望遠鏡でしたが、これはまだ過渡期です。今後の大型化について、当社は「これをスッテプにして、一回り大きい望遠鏡の話もすでに動き出しています。今取り組んでいるのは、口径30㎝クラスの望遠鏡ですが、30㎝くらいであれば、超小型衛星にも搭載できるだろう」と考えています。 撮像部の仕様にもよりますが、一般的に、口径が2倍になれば、地上分解能も2倍にできます。そうなれば、超小型衛星でも2~3mクラスの分解能が視野に入ってきます。 最新の商用衛星では、すでに数10㎝クラスの分解能を実現していますが、製造コストが2桁ほど安い超小型衛星で1桁悪い分解能を達成できたなら、コストパフォーマンスは悪くありません。それに、超小型衛星はたくさん打ち上げて、時間分解能を大きく向上できるというメリットもあります。 |
宇宙望遠鏡(参考イメージ)

<東京大学 超小型衛星センター、次世代宇宙システム技術研究組合ご提供>
