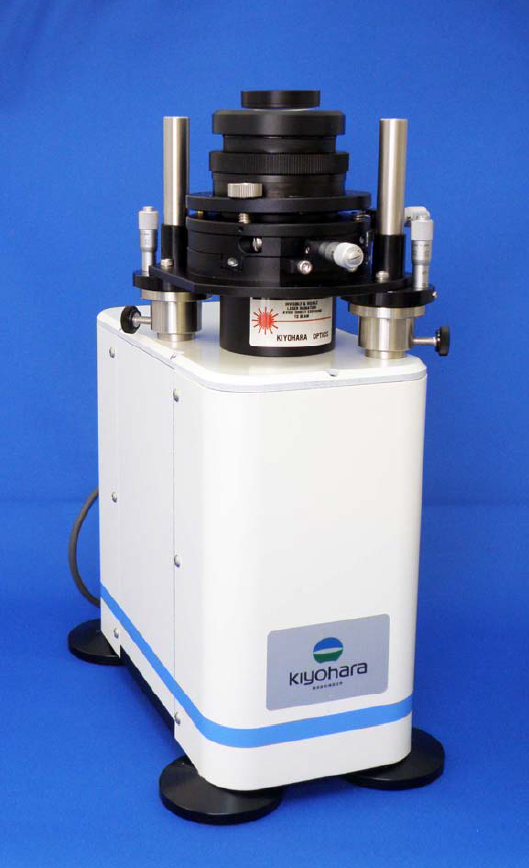

１インチ干渉計（ニュートンチェッカー）
小型光学部品の面検査を製造現場で誰でも簡単に行えるコンパクトなニュートンチェッカーです。 コストパフォーマンスに優れ、どこにでも運べる現場に最適な測定ツールです。
オプションにて干渉縞解析装置を接続可能です。
主な特長
・口径φ１インチの上向き小型干渉縞検査装置。・波長は一般的な He-Ne レーザーとほぼ同じ
・小型カメラレンズの生産現場に設置して、簡便に
面検査をするニュートンチェッカー装置です。
・面検査は１度セッティングをすれば、あとは
レンズを置くだけ。 難しい操作は不要です。
・干渉縞解析装置もオプションで接続可能です。
KNC-1 仕様
| 構 成 | フィゾー型レーザー干渉計 |
|---|---|
| 光 源 | 637nm半導体レーザー |
| 口 径 | φ１インチ（φ25.4mm） |
| 参照レンズ性能 | λ/1５ 以上 |
| 外形寸法（本体） | (H)290mm×(W)100mm×(L)250mm |
| 重 さ | 約2kg |

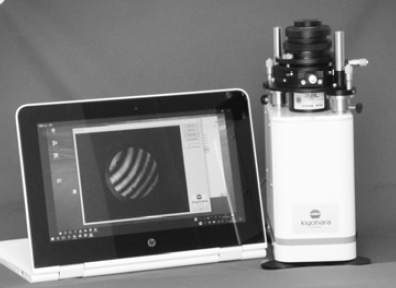

| 映像出力 | ノートブックパソコン もしくは 小型モニター |
| ソフトウェア | KoptWave（オプション） |
参照レンズ
平面原器
球面原器(TS) F = 2.4 , F = 1.5 , F = 0.7 , F = 0.6

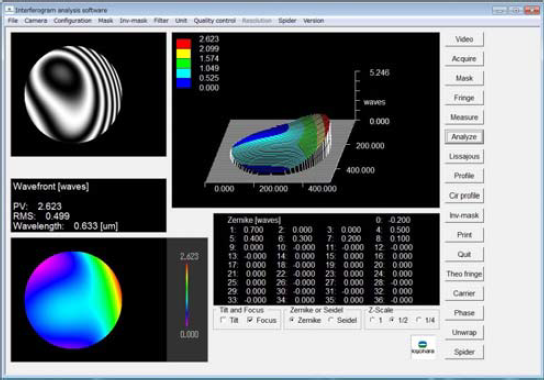

干渉縞解析KoptWave （オプション）
・ ＰＶ、ＲＭＳ、ツェルニケ、ザイデル解析・ 測定結果の保存
・ N 原器との差分表示
・ ２Ｄ及び３Ｄ表示
・ OK・NG 判定
