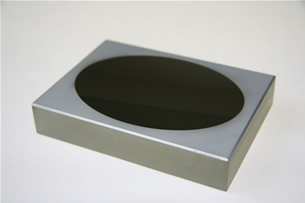

トロイダルミラー
製品名 | トロイダルミラー | |||||||
---|---|---|---|---|---|---|---|---|
仕様 | 材質 | テンパックスフロート | ||||||
コーティング | Al+MgF2(真空蒸着法) | |||||||
焦点距離公差 | ±2% | |||||||
枠付 | ||||||||
使用用途 | 分光計測・光ファイバの計測 | |||||||
サイズ | 40mm×55mm | 厚さ | 15 | 12 | 10 | |||
f1 | 100 | 200 | 300 | |||||
f2 | 100 | 200 | 300 | |||||
50mm×70mm | 厚さ | 20 | 15 | 12 | ||||
f1 | 100 | 200 | 300 | |||||
f2 | 100 | 200 | 300 | |||||
特徴 | ・ミラー面が円環面(トロイダル面)で、二つの異なった曲率を持つミラー ・レンズ、ミラー、レンズの三つの光学部品が一つになった機能を持つ ・トロイダル面の反射だけによるため、波長の影響を受けず、色収差は発生しない ・可視光線で集光点を視認できるので、紫外光から赤外光まで応用範囲が 格段に拡がる ・第1焦点から出た光が第2焦点に集光できる ・分光計測や光ファイバでの計測に威力を発揮する |
|||||||
従来の光学系との比較 | 第1焦点からの光を第2焦点に集光する場合、従来は入射レンズL1と90度折り曲げミラーM1、集光レンズL2の3つの光学部品が必要であった。しかも、球面光学レンズのため、色収差が発生していた。 トロイダルミラーの場合は、反射光学系なので、色収差はゼロで、紫外光、可視光、赤外光も同一の集光点に集光する |
