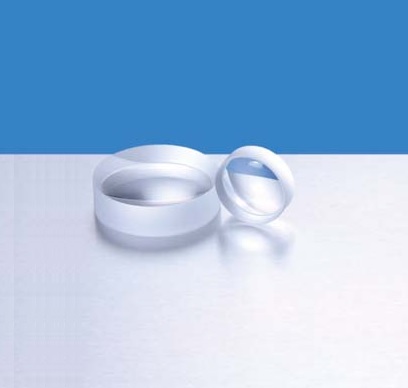

シングルレンズ(平凹レンズ(BK-7))
焦点距離公差 |
±2%以内 |
|
外寸寸法公差 |
+0 |
|
中心厚公差 |
±0.1mm |
|
縁 幅 |
C=0.2mm |
|
設計波長 |
587.6nm |
|
屈折率 |
1.5163(BK7) |
|
コーティング |
広帯域減反射単層膜コーティング |

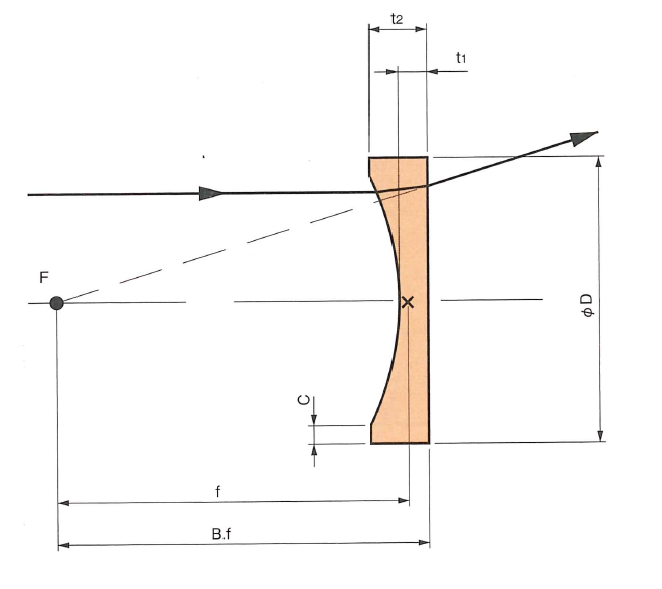

・平凹レンズは入射した平行光を発散します。
・図のように入射する平行光側にレンズの凹面を向けて使用します。
製品番号 |
D(mm) |
f(mm) |
B.f(mm) |
t1(mm) |
t2(mm) |
価格 |
SNPK-10-15 |
10 |
-15 |
-15.99 |
1.5 |
3.13 |
\5,000 |
SNPK-10-20 |
10 |
-20 |
-20.99 |
1.5 |
2.59 |
\5,000 |
SNPK-10-25 |
10 |
-25 |
-25.99 |
1.5 |
2.30 |
\5,000 |
SNPK-10-30 |
10 |
-30 |
-30.99 |
1.5 |
2.13 |
\4,500 |
SNPK-10-40 |
10 |
-40 |
-40.99 |
1.5 |
1.91 |
\4,500 |
SNPK-10-50 |
10 |
-50 |
-50.99 |
1.5 |
1.79 |
\4,500 |
SNPK-20-30 |
20 |
-30 |
-30.99 |
1.5 |
4.96 |
\5,000 |
SNPK-20-40 |
20 |
-40 |
-40.99 |
1.5 |
3.88 |
\5,000 |
SNPK-20-50 |
20 |
-50 |
-50.99 |
1.5 |
3.21 |
\5,000 |
SNPK-20-60 |
20 |
-60 |
-60.99.02 |
1.5 |
2.96 |
\5,000 |
SNPK-20-80 |
20 |
-80 |
-80.99 |
1.5 |
2.53 |
\5,000 |
SNPK-20-100 |
20 |
-100 |
-100.99 |
1.5 |
2.27 |
\5,000 |
SNPK-30-45 |
30 |
-45 |
-45.99 |
1.5 |
6.78 |
\7,000 |
SNPK-30-60 |
30 |
-60 |
-60.99 |
1.5 |
5.17 |
\7,000 |
SNPK-30-75 |
30 |
-75 |
-75.99 |
1.5 |
4.32 |
\7,000 |
SNPK-30-90 |
30 |
-90 |
-90.99 |
1.5 |
3.78 |
\7,000 |
SNPK-30-120 |
30 |
-120 |
-120.99 |
1.5 |
3.14 |
\7,000 |
SNPK-30-150 |
30 |
-150 |
-150.99 |
1.5 |
2.76 |
\7,000 |
SNPK-30-180 |
30 |
-180 |
-180.99 |
1.5 |
2.52 |
\7,000 |
SNPK-40-60 |
40 |
-60 |
-60.99 |
1.5 |
8.61 |
\8,000 |
SNPK-40-80 |
40 |
-80 |
-80.99 |
1.5 |
6.46 |
\8,000 |
SNPK-40-100 |
40 |
-100 |
-100.99 |
1.5 |
5.32 |
\8,000 |
SNPK-40-120 |
40 |
-120 |
-120.99 |
1.5 |
4.61 |
\8,000 |
SNPK-40-160 |
40 |
-160 |
-160.99 |
1.5 |
3.75 |
\7,000 |
SNPK-40-200 |
40 |
-200 |
-200.99 |
1.5 |
3.25 |
\7,000 |
SNPK-40-240 |
40 |
-240 |
-240.99 |
1.5 |
2.92 |
\7,000 |
SNPK-50-600 |
50 |
-600 |
-601.30 |
2.0 |
3.00 |
\9,000 |
SNPK-54-75 |
54 |
-75 |
-76.32 |
2.0 |
12.75 |
\10,000 |
SNPK-54-100 |
54 |
-100 |
-101.32 |
2.0 |
9.41 |
\10,000 |
SNPK-54-125 |
54 |
-125 |
-126.32 |
2.0 |
7.71 |
\10,000 |
SNPK-54-150 |
54 |
-150 |
-151.32 |
2.0 |
6.65 |
\9,000 |
SNPK-54-200 |
54 |
-200 |
-201.32 |
2.0 |
5.39 |
\9,000 |
SNPK-54-250 |
54 |
-250 |
-251.32 |
2.0 |
4.65 |
\9,000 |
SNPK-54-300 |
54 |
-300 |
-301.32 |
2.0 |
4.17 |
\9,000 |
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
