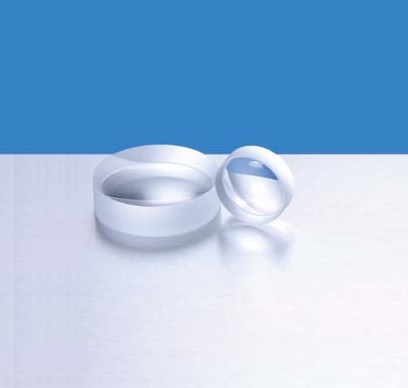

シングルレンズ（両凹レンズ（BK-7))
焦点距離公差 |
±2％以内 |
|
外寸寸法公差 |
＋0 |
|
中心厚公差 |
±0.1mm |
|
縁 幅 |
C=0.2mm |
|
設計波長 |
587.6nm |
|
屈折率 |
1.5163（BK7） |
|
コーティング |
広帯域減反射単層膜コーティング |

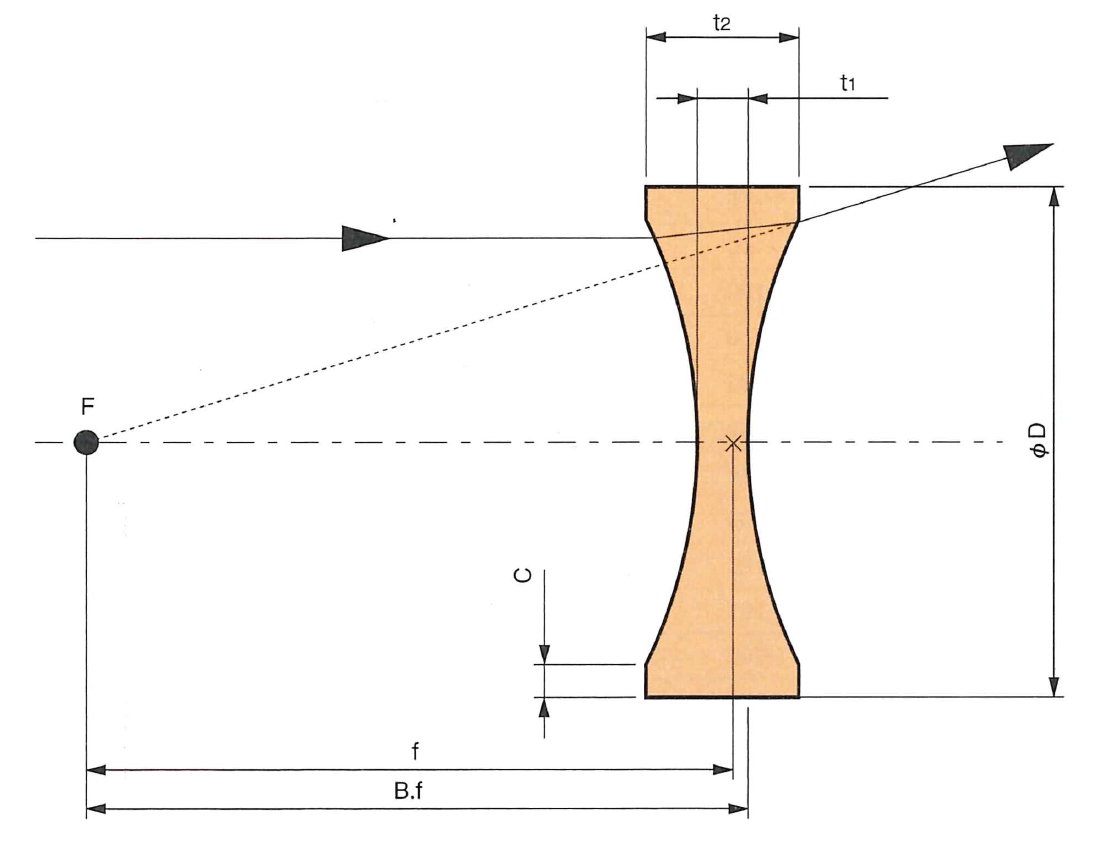

・両凹レンズは入射した平行光を発散します。
製品番号 |
D(mm) |
f(mm) |
B.f(mm) |
t1(mm) |
t2(mm) |
価格 |
SNBK-10-10 ※ |
10 |
-10 |
-10.57 |
1.0 |
3.63 |
\7,000 |
SNBK-10-15 |
10 |
-15 |
-15.57 |
1.0 |
2.65 |
\7,000 |
SNBK-10-20 |
10 |
-20 |
-20.57 |
1.0 |
1.85 |
\7,000 |
SNBK-10-25 |
10 |
-25 |
-25.57 |
1.0 |
1.58 |
\6,500 |
SNBK-10-30 |
10 |
-30 |
-31.14 |
2.0 |
2.83 |
\6,500 |
SNBK-10-40 |
10 |
-40 |
-41.14 |
2.0 |
2.61 |
\6,500 |
SNBK-10-50 |
10 |
-50 |
-51.14 |
2.0 |
2.46 |
\6,500 |
SNBK-20-20 ※ |
20 |
-20 |
-20.86 |
1.0 |
6.57 |
\7,000 |
SNBK-20-30 |
20 |
-30 |
-30.86 |
1.5 |
4.58 |
\7,000 |
SNBK-20-40 |
20 |
-40 |
-40.86 |
1.5 |
3.61 |
\7,000 |
SNBK-20-50 |
20 |
-50 |
-50.86 |
1.5 |
3.08 |
\7,000 |
SNBK-20-60 |
20 |
-60 |
-60.86 |
1.5 |
2.73 |
\7,000 |
SNBK-20-80 |
20 |
-80 |
-80.86 |
1.5 |
2.72 |
\7,000 |
SNBK-20-100 |
20 |
-100 |
-100.86 |
1.5 |
2.07 |
\7,000 |
SNBK-30-30 ※ |
30 |
-30 |
-30.70 |
2.0 |
9.40 |
\8,000 |
SNBK-30-45 |
30 |
-45 |
-45.86 |
1.5 |
6.32 |
\8,000 |
SNBK-30-50 |
30 |
-50 |
-50.70 |
2.0 |
6.30 |
\8,000 |
SNBK-30-60 |
30 |
-60 |
-60.86 |
1.5 |
4.87 |
\8,000 |
SNBK-30-75 |
30 |
-75 |
-75.86 |
1.5 |
4.07 |
\8,000 |
SNBK-30-90 |
30 |
-90 |
-90.86 |
1.5 |
3.56 |
\8,500 |
SNBK-30-120 |
30 |
-120 |
-120.86 |
1.5 |
3.33 |
\8,500 |
SNBK-30-150 |
30 |
-150 |
-150.86 |
1.5 |
2.56 |
\8,500 |
SNBK-30-180 |
30 |
-180 |
-180.86 |
1.5 |
2.31 |
\8,500 |
SNBK-40-60 |
40 |
-60 |
-60.86 |
1.5 |
8.07 |
\10,000 |
SNBK-40-80 |
40 |
-80 |
-80.86 |
1.5 |
6.13 |
\10,000 |
SNBK-40-100 |
40 |
-100 |
-100.86 |
1.5 |
5.07 |
\10,000 |
SNBK-40-120 |
40 |
-120 |
-120.86 |
1.5 |
4.37 |
\10,000 |
SNBK-40-160 |
40 |
-160 |
-160.86 |
1.5 |
3.54 |
\10,000 |
SNBK-40-200 |
40 |
-200 |
-200.86 |
1.5 |
3.04 |
\10,000 |
SNBK-40-240 |
40 |
-240 |
-240.86 |
1.5 |
2.72 |
\10,000 |
SNBK-54-75 |
54 |
-75 |
-75.86 |
1.5 |
11.42 |
\12,000 |
SNBK-54-100 |
54 |
-100 |
-100.86 |
1.5 |
8.50 |
\12,000 |
SNBK-54-125 |
54 |
-125 |
-125.86 |
1.5 |
6.91 |
\12,000 |
SNBK-54-150 |
54 |
-150 |
-151.14 |
2.0 |
5.90 |
\12,000 |
SNBK-54-200 |
54 |
-200 |
-16.03 |
1.5 |
3.44 |
\12,000 |
SNBK-54-250 |
54 |
-250 |
-201.14 |
2.0 |
4.86 |
\12,000 |
SNBK-54-300 |
54 |
-300 |
-301.14 |
2.0 |
3.45 |
\12,000 |
（※印の付いた製品はR1-R2です。）
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
