シリンドリカルレンズ（平凹（合成石英))
焦点距離公差 |
±2％以内 |
|
外寸寸法公差 |
＋0 |
|
中心厚公差 |
±0.1mm |
|
設計波長 |
587.6nm |
|
屈折率 |
1.5163（BK7） |
|
コーティング |
広帯域減反射単層膜コーティング |

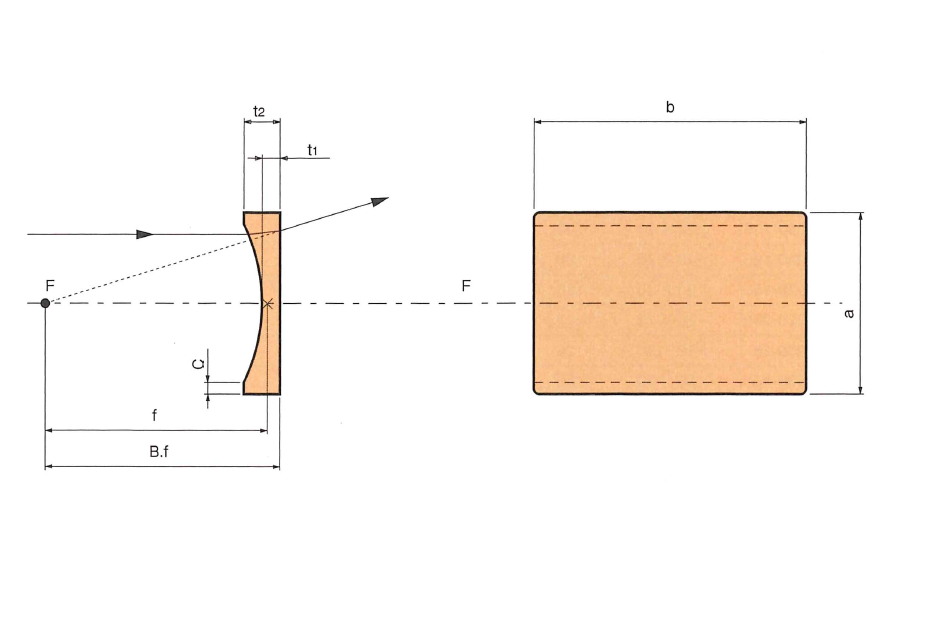

・平凹シリンドリカルレンズは曲面方向にだけ光を発散する作用を持ちます。
製品番号 |
a×b(mm) |
f(mm) |
B.f(mm) |
t1(mm) |
t2(mm) |
価格 |
CNPQ-1010-25 |
10×10 |
-25 |
-26.37 |
2.0 |
3.15 |
\21,000 |
CNPQ-1010-40 |
10×10 |
-40 |
-41.37 |
2.0 |
2.68 |
\21,000 |
CNPQ-1010-50 |
10×10 |
-50 |
-51.37 |
2.0 |
2.55 |
\21,000 |
CNPQ-1010-60 |
10×10 |
-60 |
-61.37 |
2.0 |
2.55 |
\21,000 |
CNPQ-1010-80 |
10×10 |
-80 |
-81.37 |
2.0 |
2.34 |
\21,000 |
CNPQ-1010-100 |
10×10 |
-100 |
-101.37 |
2.0 |
2.27 |
\21,000 |
CNPQ-1010-120 |
10×10 |
-120 |
-121.37 |
2.0 |
2.22 |
\21,000 |
CNPQ-1515-40 |
15×15 |
-25 |
-41.03 |
1.5 |
3.08 |
\26,000 |
CNPQ-1515-50 |
15×15 |
-25 |
-51.03 |
1.5 |
2.75 |
\26,000 |
CNPQ-1515-60 |
15×15 |
-25 |
-61.03 |
1.5 |
2.75 |
\26,000 |
CNPQ-1515-80 |
15×15 |
-25 |
-81.37 |
2.0 |
2.77 |
\26,000 |
CNPQ-1515-100 |
15×15 |
-25 |
-101.37 |
2.0 |
2.60 |
\31,000 |
CNPQ-2020-25 |
20×20 |
-25 |
-26.03 |
1.5 |
7.19 |
\31,000 |
CNPQ-2020-40 |
20×20 |
-40 |
-41.03 |
1.5 |
4.43 |
\31,000 |
CNPQ-2020-50 |
20×20 |
-50 |
-51.03 |
1.5 |
3.38 |
\31,000 |
CNPQ-2020-60 |
20×20 |
-60 |
-61.03 |
1.5 |
3.38 |
\31,000 |
CNPQ-2020-80 |
20×20 |
-80 |
-81.37 |
2.0 |
3.39 |
\31,000 |
CNPQ-2020-100 |
20×20 |
-100 |
-101.37 |
2.0 |
2.90 |
\31,000 |
CNPQ-3040-50 |
30×40 |
-50 |
-51.03 |
1.5 |
6.88 |
\44,000 |
CNPQ-3040-60 |
30×40 |
-60 |
-61.03 |
1.5 |
5.95 |
\44,000 |
CNPQ-3040-80 |
30×40 |
-80 |
-81.37 |
2.0 |
5.00 |
\44,000 |
CNPQ-3040-100 |
30×40 |
-100 |
-101.37 |
2.0 |
4.32 |
\44,000 |
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
