アルミ平面ミラー（炬形）
外寸寸法公差 |
＋0 |
|
厚さ公差 |
±0.1mm |
|
材質 |
BK7（裏面砂面）（10×15 ～ 40×40） |
|
コーティング |
Al+MgF2 |
・ガラス表面にアルミニウム（Al）を蒸着し表面反射鏡としたものですが、表面を保護するため、その上に保護膜としてフッ化マグネシウム（MgF2）をオーバーコーティングしています。ただし、MgF2のオーバーコーティングは可視、近赤外域でも吸収損失（4%）を生じますので、Al蒸着のみのものもご要望によりお引き受けいたします。面精度は４種類とりそろえています。
※炬形ミラーには、MHS-60等のミラーを接着するタイプのホルダをご利用ください。
製品番号 |

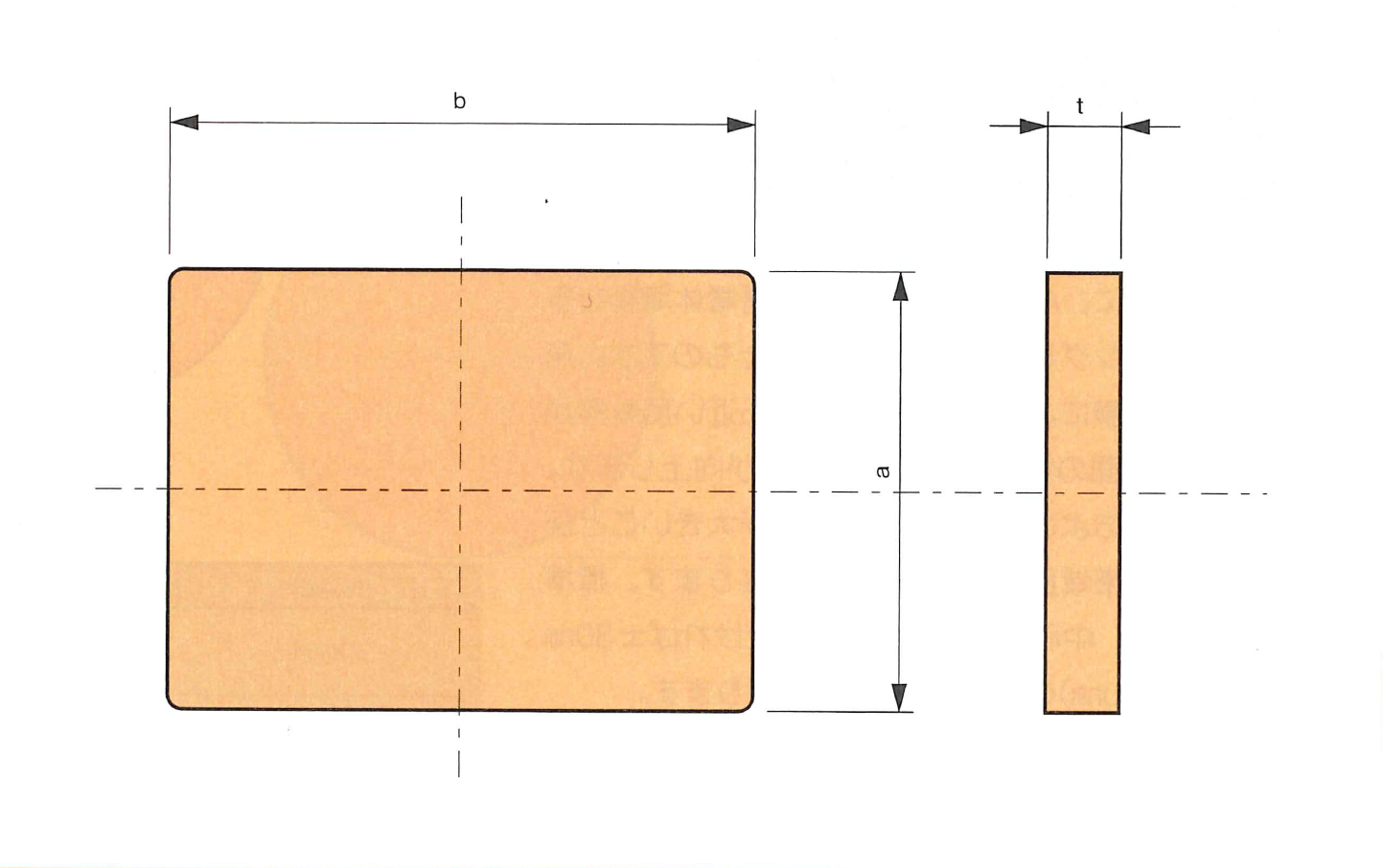

a×b(mm) |
t(mm) |
面精度 |
価格 |
MAR-1015-4 |
10×15 |
3 |
λ/4 |
\3,000 |
MAR-1015-10 |
λ/10 |
\5,500 |
||
MAR-1015-20 |
λ/20 |
\7,000 |
||
MAR-1515-4 |
15×15 |
3 |
λ/4 |
\4,000 |
MAR-1515-10 |
λ/10 |
\6,000 |
||
MAR-1515-20 |
λ/20 |
\10,000 |
||
MAR-2020-4 |
20×20 |
5 |
λ/4 |
\5,000 |
MAR-2020-10 |
λ/10 |
\7,000 |
||
MAR-2020-20 |
λ/20 |
\12,000 |
||
MAR-2030-1 |
20×30 |
5 |
λ |
\4,000 |
MAR-2030-4 |
λ/4 |
\6,000 |
||
MAR-2030-10 |
λ/10 |
\8,000 |
||
MAR-2030-20 |
λ/20 |
\18,000 |
||
MAR-3030-1 |
30×30 |
5 |
λ |
\6,000 |
MAR-3030-4 |
λ/4 |
\8,000 |
||
MAR-3030-10 |
λ/10 |
\11,000 |
||
MAR-3030-20 |
λ/20 |
\22,000 |
||
MAR-3040-1 |
30×40 |
5 |
λ |
\8,000 |
MAR-3040-4 |
λ/4 |
\10,000 |
||
MAR-3040-10 |
λ/10 |
\18,000 |
||
MAR-3040-20 |
λ/20 |
\35,000 |
||
MAR-4040-1 |
40×40 |
7 |
λ |
\10,000 |
MAR-4040-4 |
λ/4 |
\15,000 |
||
MAR-4040-10 |
λ/10 |
\14,000 |
||
MAR-4040-20 |
λ/20 |
\65,000 |
||
MAR-4055-1 |
40×55 |
7 |
λ |
\12,500 |
MAR-4055-4 |
λ/4 |
\19,000 |
||
MAR-4055-10 |
λ/10 |
\35,000 |
||
MAR-4055-20 |
λ/20 |
\60,000 |
||
MAR-5050-1 |
50×55 |
8 |
λ |
\14,000 |
MAR-5050-4 |
λ/4 |
\19,500 |
||
MAR-5050-10 |
λ/10 |
\40,000 |
||
MAR-5050-20 |
λ/20 |
\75,000 |
||
MAR-5475-1 |
54×75 |
12 |
λ |
\20,000 |
MAR-5050-4 |
λ/4 |
\30,000 |
||
MAR-5050-10 |
λ/10 |
\60,000 |
||
MAR-80110-1 |
80×110 |
18 |
λ |
\35,000 |
MAR-80110-4 |
λ/4 |
\42,000 |
||
MAR-80110-10 |
λ/10 |
\98,000 |
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
