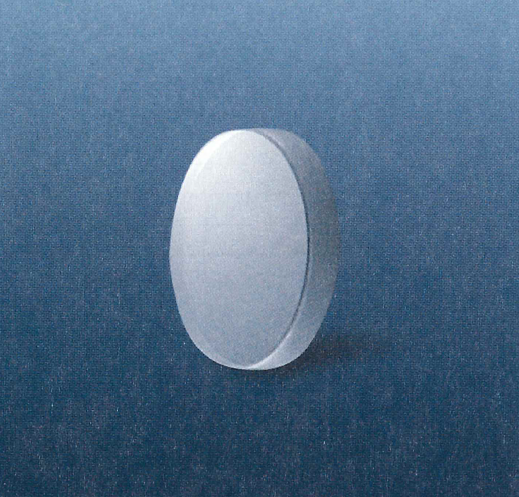

誘電体多層膜ウエッジ付ハーフミラー
外寸寸法公差 |
＋0 |
|
厚さ公差 |
±0.1mm |
|
材質 |
BK7 |
|
面精度 |
λ/10 |
|
R:T（入射角45°） |
1:1 |
|
コーティング |
誘電体多層膜 |
|
中心帯域 |
550nm |
|
波長帯域 |
400nm ～ 700nm |
|
ウェッジ角 |
1°（φ30 ～ 100） |
・ウェッジ基板のハーフミラーは、裏面反射による干渉ノイズを避けることができますので、干渉計等によく使用されます。しかし、ウェッジ基板のプリズム効果で光軸がずれる欠点もありますので、光軸調整には注意が必要です。

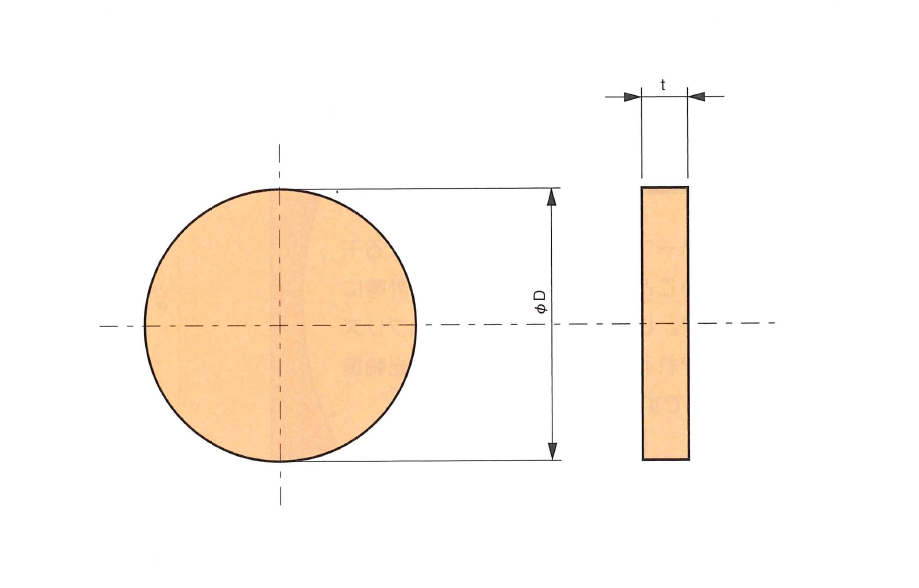

製品番号 |
D(mm) |
f(mm) |
面精度 |
ウェッジ角（°） |
価格 |
HMDY-30-550 |
30 |
5 |
λ/10 |
1 |
\30,000 |
HMDY-50-550 |
50 |
7 |
λ/10 |
\40,000 |
|
HMDY-54-550 |
54 |
7 |
λ/10 |
\55,000 |
|
HMDY-80-550 |
80 |
12 |
λ/10 |
\80,000 |
|
HMDY-100-550 |
100 |
15 |
λ/10 |
\110,000 |
|
HMDY-130-550 |
130 |
20 |
λ/10 |
0.8 |
\180,000 |
※他の波長のものや、基板材質が合成石英のもの、および、クロムコーティングハーフミラーの製作もいたします。

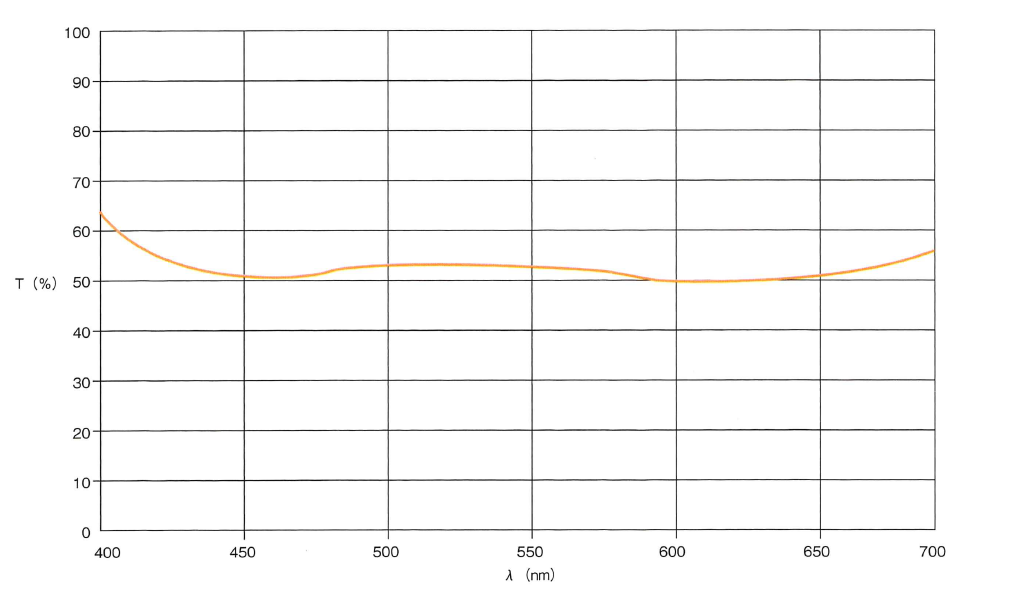

※特性グラフは実測値によるデータからのもので、製造ロットにより異なる場合があります。
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
