ウエッジ付平面基板（合成石英)
外寸寸法公差 |
＋0 |
|
厚さ公差 |
±0.1mm |
|
屈折率 |
1.5163（587.6nm）（BK7） |
|
面精度 |
λ/4、λ/10 |
|

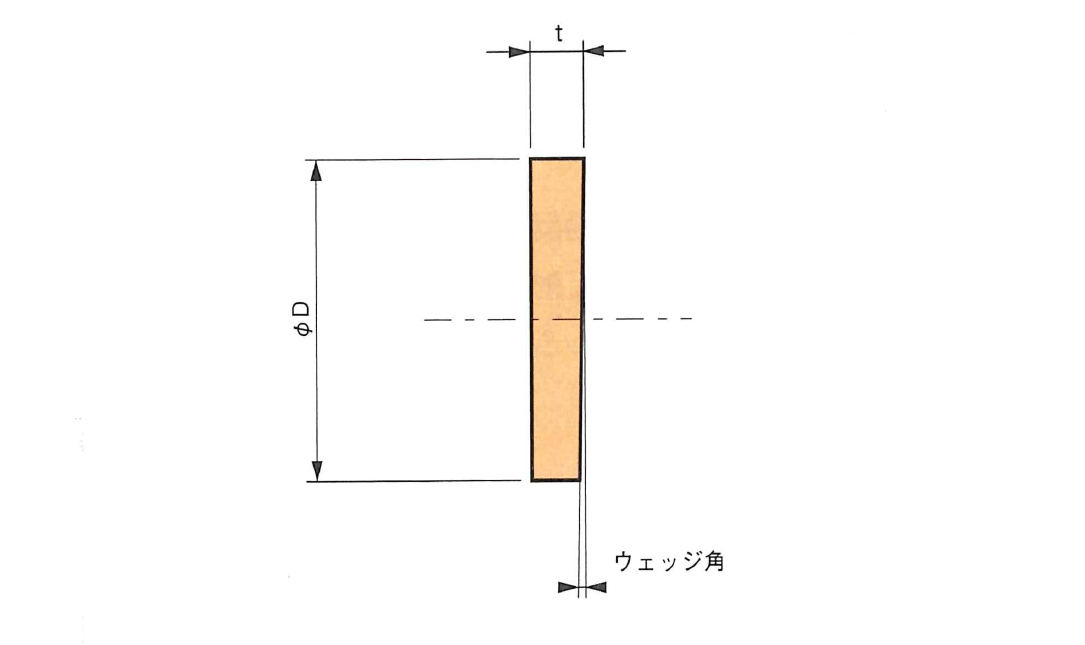

ウェッジ角 |
1"（φ30 ～ 100） |
・高精度に研磨仕上げされた、ウェッジ平面基板です。平行度を故意に悪くすることで、裏面反射光との干渉を避けられるため、ハーフミラーの基板としても使用されます。
製品番号 |
D(mm) |
f(mm) |
面精度 |
ウェッジ角（°） |
価格 |
HBQ-30-4-W |
30 |
5 |
λ/4 |
1 |
\15,000 |
HBQ-30-4-W |
λ/10 |
\18,000 |
|||
HBQ-50-4-W |
50 |
7 |
λ/4 |
\32,000 |
|
HBQ-50-4-W |
λ/10 |
\35,000 |
|||
HBQ-54-4-W |
54 |
7 |
λ/4 |
\32,000 |
|
HBQ-54-4-W |
λ/10 |
\35,000 |
|||
HBQ-80-4-W |
80 |
12 |
λ/4 |
\82,000 |
|
HBQ-80-4-W |
λ/10 |
\86,000 |
|||
HBQ-100-4-W |
100 |
15 |
λ/4 |
\105,000 |
|
HBQ-100-4-W |
λ/10 |
\120,000 |
|||
HBQ-130-4-W |
130 |
20 |
λ/4 |
0.8 |
別途御見積 |
HBQ-130-4-W |
λ/10 |
別途御見積 |
|||
HBQ-150-4-W |
150 |
25 |
λ/4 |
0.7 |
別途御見積 |
HBQ-150-4-W |
λ/10 |
別途御見積 |
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
