直角プリズム（合成石英)
外寸寸法公差 |
＋0 |
|
材質 |
石英合成 |
|
屈折率 |
1.4585（587.6nm） |
|
面精度 |
λ/4 |
|
角度精度 |
3°以内 |

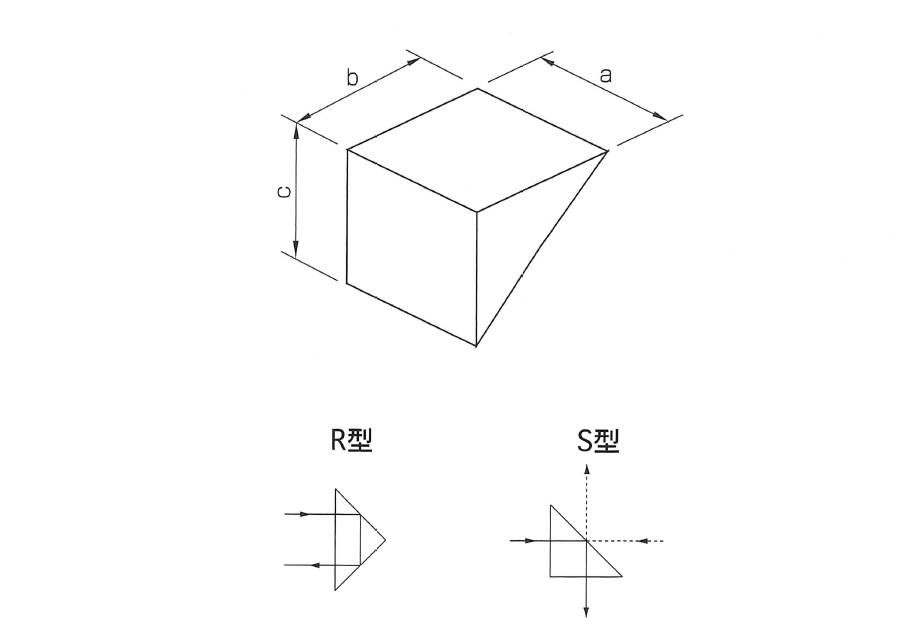

・90°二等辺直角プリズムです。図のように入射光を90°あるいは、180°曲げるために使用され、また光を2方向に分ける場合にも使用されます。標準品としてノーコート、Ｒ型、Ｓ型の3種類があります。
|
Ｒ型：斜面（入射、射出面）に広域帯単層膜帽子コーティングを施しています。 Ｓ型：直角をはさむ入射面および射出面には広域帯単層膜コーティングを施しています。 また斜面には反射率をあげるために反射膜Al+MgF2を施していますので、 図の実線で示した反射ばかりでなく、点線のように、直接斜面を反射面として 使用することができます。 |
製品番号 |
a×b×c(mm) |
タイプ |
価格 |
||
RPQ-5 |
5 × 5 × 5 |
ノーコート |
\12,000 |
||
RPQ-5-R |
R |
\14,000 |
|||
RPQ-5-S |
S |
\14,000 |
|||
RPQ-6 |
6 × 6 × 6 |
ノーコート |
\12,000 |
||
RPQ-6-R |
R |
\14,000 |
|||
RPQ-6-S |
S |
\14,000 |
|||
RPQ-7 |
7 × 7 × 7 |
ノーコート |
\10,000 |
||
RPQ-7-R |
R |
\11,000 |
|||
RPQ-7-S |
S |
\11,000 |
|||
RPQ-8 |
8 × 8 × 8 |
ノーコート |
\10,000 |
||
RPQ-8-R |
R |
\11,000 |
|||
RPQ-8-S |
S |
\11,000 |
|||
RPQ-10 |
10 × 10 × 10 |
ノーコート |
\12,000 |
||
RPQ-10-R |
R |
\15,000 |
|||
RPQ-10-S |
S |
\15,000 |
|||
RPQ-15 |
15 × 15 × 15 |
ノーコート |
\22,000 |
||
RPQ-15-R |
R |
\25,000 |
|||
RPQ-15-S |
S |
\25,000 |
|||
RPQ-20 |
20 × 20 × 20 |
ノーコート |
\26,000 |
||
RPQ-20-R |
R |
\30,000 |
|||
RPQ-20-S |
S |
\30,000 |
|||
RPQ-25 |
25 × 25 × 25 |
ノーコート |
\35,000 |
||
RPQ-25-R |
R |
\40,000 |
|||
RPQ-25-S |
S |
\40,000 |
|||
RPQ-30 |
30 × 30 × 30 |
ノーコート |
\40,000 |
||
RPQ-30-R |
R |
\50,000 |
|||
RPQ-30-S |
S |
\50,000 |
|||
ご要望により、特殊サイズの直角プリズムも承ります。
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
