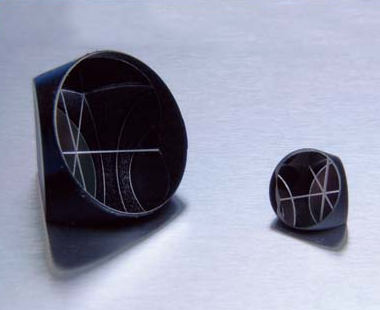

コーナーキューブプリズム
Cp-13,-30
外寸寸法公差 |
＋0 |
|
材質 |
BK7 |
|
面精度 |
λ/4 |
|
コーティング |
入射面：広帯域減反射単層膜コーティング |
Cp-7,-13,-25,-38,-50
外寸寸法公差 |
－0.1mm |
|
材質 |
BK7 |
|
面精度 |
λ/8 |
|
コーティング |
反射面：銀コーティング |
・光の入射方向にかかわらず、その方向へ光を反射させるための偏角180°の定偏角のプリズムです。レーザー測長機等の移動部に装着して反射ビームの方向を常に一定に保つために使用されます。

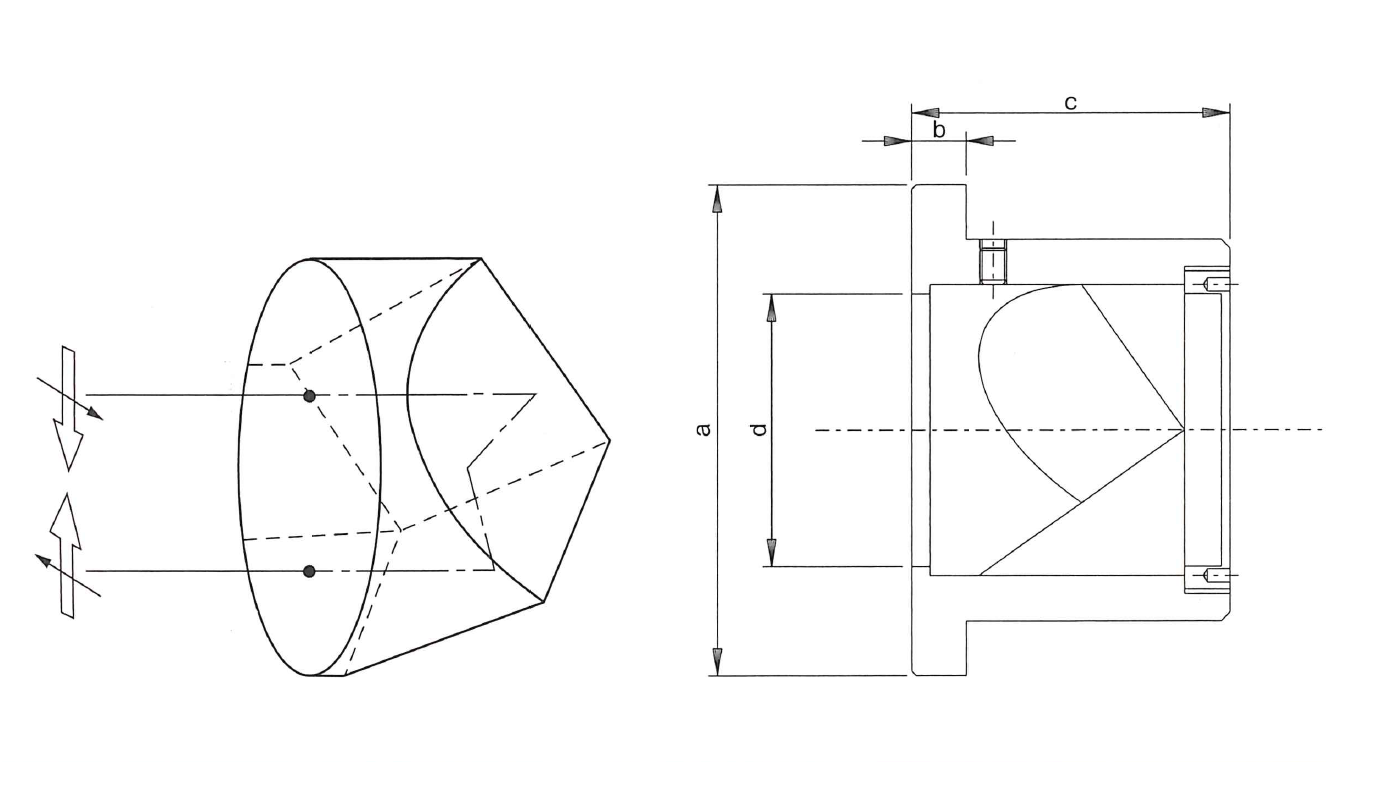

製品番号 |
外形(mm) （枠なし） |
保持金具サイズ |
偏角精度 （～以内） |
価格 |
||||||
a(mm) |
b(mm) |
c(mm) |
d(mm) |
|||||||
CP-7-H |
7.16 |
- |
- |
- |
- |
±10° |
\55,000 |
|||
CP-13-H |
12.7 |
±3° |
\53,000 |
|||||||
CP-14-H |
- |
30 |
4 |
20 |
14 |
±3° |
\120,000 |
|||
CP-14-L |
- |
±1° |
\60,000 |
|||||||
CP-25-H |
25.4 |
- |
- |
- |
- |
±3° |
\105,000 |
|||
CP-30-H |
- |
54 |
6 |
35 |
30 |
±3° |
\150,000 |
|||
CP-30-L |
- |
±1° |
\90,000 |
|||||||
CP-38-H |
38.1 |
- |
- |
- |
- |
±3° |
\100,000 |
|||
CP-50-H |
50.8 |
±3° |
\120,000 |
|||||||
※CP-40とCP-30は保持金具付きですのでC-28レンズホルダに組み込むことができ、当社の各アクセサリに取り付けることができます。
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
